La storia recente della pesca raccontata dai dati
Esplorare la distribuzione dello sforzo di pesca nel tempo
Le mappe storiche permettono di analizzare come si distribuisce lo sforzo di pesca nello spazio e come varia nel corso del tempo, distinguendo i risultati per porto, tipologia di attrezzo e anno. Per ciascun attrezzo, i dati sono stati elaborati sia su base mensile sia come valore complessivo annuale, rendendo possibile osservare le variazioni stagionali e confrontare periodi differenti.
Lo sforzo di pesca è rappresentato attraverso un indicatore basato sul numero di miglia nautiche percorse dalle imbarcazioni all’interno di ciascuna cella con l’attrezzo in fase di pesca. Valori più elevati indicano quindi una maggiore concentrazione dell’attività di pesca nell’area considerata.
La rappresentazione cartografica si adatta automaticamente al livello di ingrandimento della mappa. Le celle della griglia hanno dimensioni variabili, da 5 × 5 km nelle visualizzazioni più ampie, 2 x 2 km in quelle intermedie, fino a 1 × 1 km alle scale di maggiore dettaglio. Tutte le griglie sono state costruite secondo le specifiche delle griglie ufficiali dell’European Environment Agency – EEA, garantendo la compatibilità con i relativi sistemi di riferimento e facilitando il confronto con altri dati territoriali e ambientali.
Attraverso la consultazione della mappa è quindi possibile individuare le aree maggiormente interessate dall’attività di pesca, osservare le differenze tra attrezzi e porti e ricostruire l’evoluzione mensile e annuale dello sforzo di pesca nel mare Adriatico.

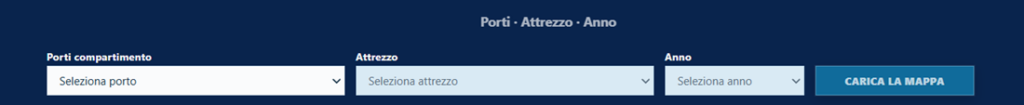

Seleziona i dati da visualizzare
Prima di caricare la mappa è possibile definire il contenuto da consultare attraverso tre filtri: porti compartimento, attrezzo e anno. La selezione progressiva delle voci consente di individuare la combinazione di dati desiderata e di visualizzare le relative mappe dello sforzo di pesca, elaborate su base mensile e annuale.
I tre filtri vengono nascosti una volta caricata la mappa ma possono essere nuovamente visualizzati utilizzando il bottone posto sulla destra con l’icona corrispondente.
Quando la mappa viene aperta direttamente dalla sezione Porti o dalla sezione Attrezzi della piattaforma, il filtro corrispondente risulta già impostato. In questo modo la consultazione parte dal contesto scelto dall’utente, lasciando da completare soltanto le selezioni necessarie per caricare la mappa.

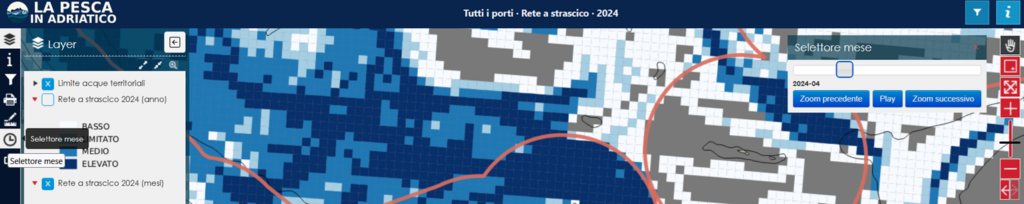

Esplora lo sforzo di pesca mese per mese o per l'intero anno
Il Time Manager, accessibile dall’icona a forma di orologio nella barra degli strumenti, consente di osservare l’evoluzione dello sforzo di pesca durante l’anno. Attraverso il cursore temporale è possibile selezionare un singolo mese, mentre i comandi Zoom precedente e Zoom successivo permettono di spostarsi manualmente tra i diversi periodi disponibili.
Il pulsante Play avvia invece una sequenza animata delle mappe mensili, rendendo immediata la lettura delle variazioni stagionali e degli spostamenti delle aree maggiormente interessate dall’attività di pesca. In questo modo la mappa non restituisce soltanto una rappresentazione statica, ma permette di seguire nel tempo la distribuzione dello sforzo di pesca.
È inoltre possibile visualizzare la distribuzione complessiva dello sforzo di pesca relativa all’intero anno, attivando il corrispondente layer annuale nel pannello dei livelli. Questa modalità consente di affiancare alla lettura mensile una visione sintetica dell’attività svolta nel corso dell’anno.

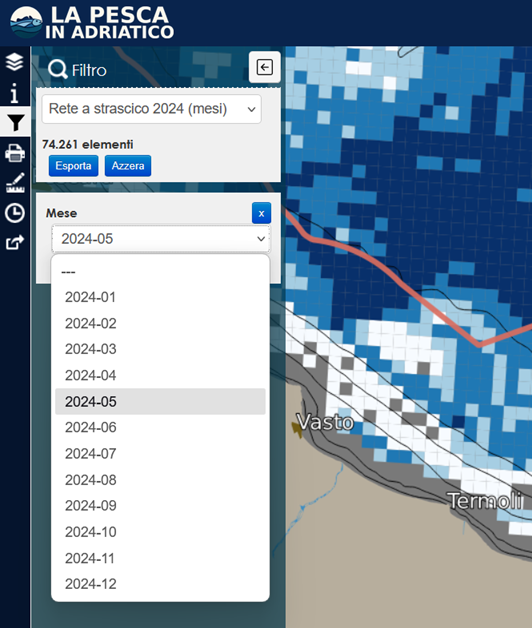

Seleziona il mese con il filtro della mappa
La distribuzione spaziale dello sforzo di pesca può essere visualizzata anche attraverso la funzione Filtro, accessibile dall’icona a forma di imbuto nella barra degli strumenti a sinistra. Dopo aver selezionato il livello relativo ai dati mensili, viene mostrato l’elenco dei mesi disponibili, dal quale è possibile scegliere direttamente il periodo di interesse.
Il filtro è sincronizzato con il Time Manager: il mese selezionato attraverso il cursore temporale viene automaticamente riportato nel pannello di filtro e, allo stesso modo, il mese scelto nel filtro viene riconosciuto dal Time Manager. I due strumenti offrono quindi modalità diverse ma coordinate per consultare le mappe mensili, mantenendo sempre allineata la visualizzazione temporale.

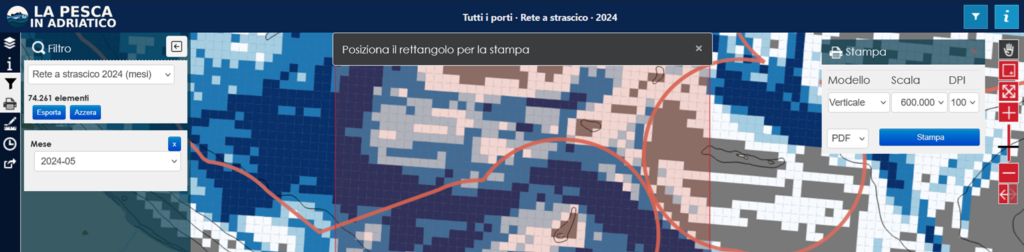

Esporta la mappa alla scala desiderata
Lo strumento Stampa, accessibile dalla barra degli strumenti a sinistra, consente di creare un documento cartografico dell’area visualizzata. Nel pannello dedicato è possibile scegliere l’orientamento della pagina, verticale oppure orizzontale, impostare la scala di stampa e definire il livello di dettaglio dell’immagine attraverso il valore dei DPI.
Una volta selezionata la scala, sulla mappa compare il riquadro che indica l’estensione dell’area che verrà inclusa nella stampa. Il riquadro può essere posizionato sulla zona di interesse, così da controllare con precisione il contenuto dell’elaborato finale.
Al termine della configurazione, il sistema genera un file PDF scaricabile, contenente la mappa dell’area scelta, rappresentata alla scala e alla risoluzione impostate.
